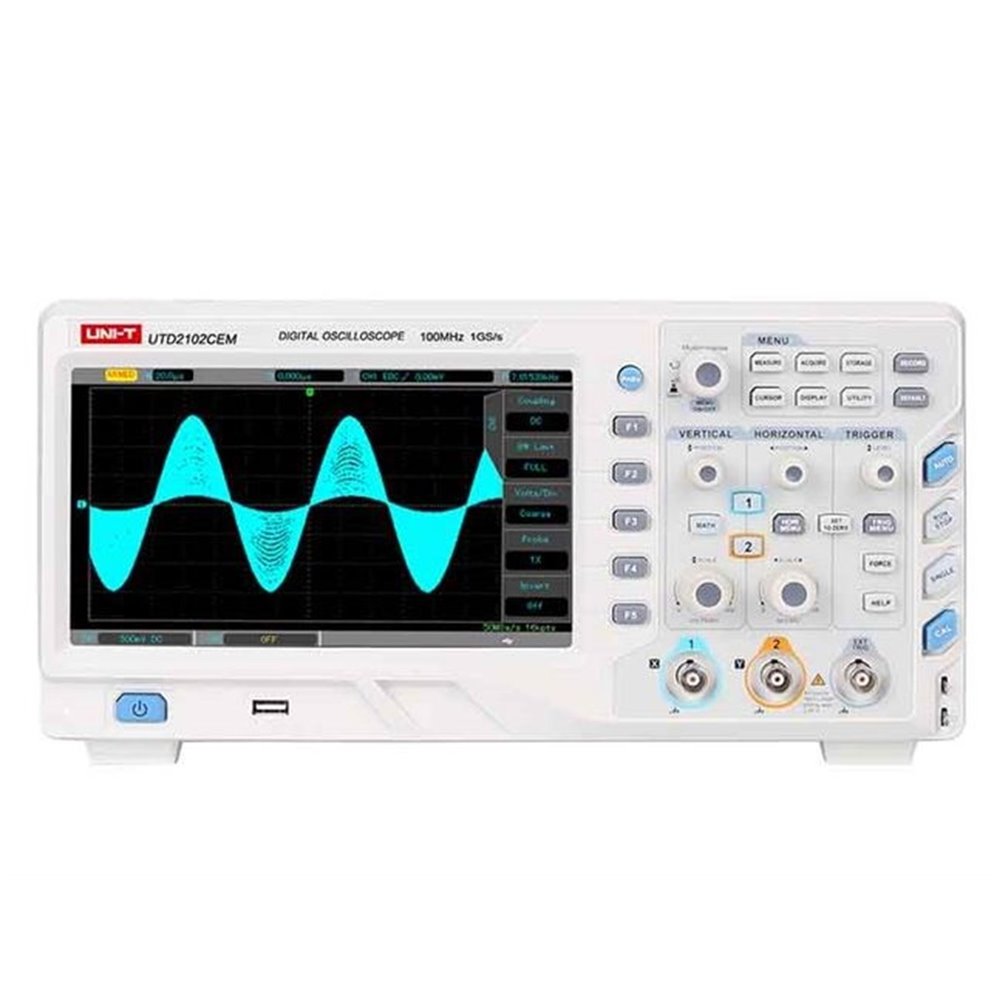

Unit UTD2102CEM 2 Kanal 100Mhz Dijital Osiloskop
UTD2000CEM serisi, 8 inç ekran, 800 × 480 yüksek çözünürlüklü ekran, 1GS / s örnekleme hızı, 20.000wfms / s dalga formu yakalama hızı, 32Mpts bellek derinliği, daha fazlası olan çeşitli tetik türleri ile uygun maliyetli masaüstü dijital depolama osiloskopudur. genel sinyal ölçümleri için uygundur.
Uygulamalar:
Seri veri analizi, titreşim analizi, veri depolama cihazı testi, elektrikli araç ve elektronik ekipman tasarımı, ses ekipmanının frekans yanıtını değerlendirme, otomotiv motorlarında sorun giderme, elektronik teknisyeni onarım ve bakım
2 kanal
100MHz bant genişliği; 1GSa / s gerçek zamanlı örnekleme oranı
28Mpts'e kadar bellek derinliği
Kalibrasyon sinyali çıkışı: 10Hz, 100Hz, 1kHz (varsayılan olarak),
Maks. 10Mpts dalga formu kaydı
8 inç TFT LCD, WVGA (800X480)
Model : UTD2102CEM
Bant genişliği : 100 MHz
Kanallar : 2
Örnekleme oranı : 1GS / s (tek kanal), 500MS / s (çift kanal)
Yükseliş zamanı : ≤3.5ns
Bellek derinliği: 28Mpts
Dalga formu yakalama oranı : ≥20,000wfms / sn
Dikey ölçek (V / böl) : 1mV / böl ~ 20V / böl (1MΩ)
Zaman tabanı ölçeği (s / böl) : 2ns / böl ~ 50s / böl
Giriş empedansı : (1MΩ ±% 2) // (22pF ± 3pF)
Depolama yöntemleri : Kurulum, dalga, bitmap
Tetik türleri : Kenar, darbe genişliği, eğim, video, runt, pencere
Dalga formu işlemleri : A + B, AB, A × B, A / B, FFT
Otomatik ölçümler : Maks, Min, Yüksek, Düşük, Ampl, Pk-Pk, Orta, Ortalama, CycMean, RMS, C ycRMS, Periyot, Frekans,
Yükselme, Düşme, Yükselme Gecikmesi, Düşme Gecikmesi, + Genişlik, -Genişlik, FRR, FRF, FFR, FFF , LRF, LRR, LFR, LFF, + Duty, -Duty, Area, CycArea, OverSht, PreSht, Phase, toplamda 34 parametre
Ölçüm sayısı : Aynı anda 5 ölçümü görüntüleyin
Ölçüm istatistikleri : Ortalama, Maks, Min, standart sapma, ölçüm sayısı
Frekans sayacı : 6 bit
Arayüzler : USB-OTG, Geçti / Kaldı
Genel özellikleri
Güç : 100 ~ 240V ACrms, 50Hz / 60Hz
Görüntüle : 8 inç TFT LCD, WVGA (800 x 480)
Ürün rengi : Beyaz ve gri
Ürün net ağırlığı : 3,5 kg
Ürün boyutu : 336 mm x 164 mm x 108 mm
Standart aksesuarlar : Prob x 2 (1x, 10x değiştirilebilir), güç kablosu, USB arabirim kablosu
